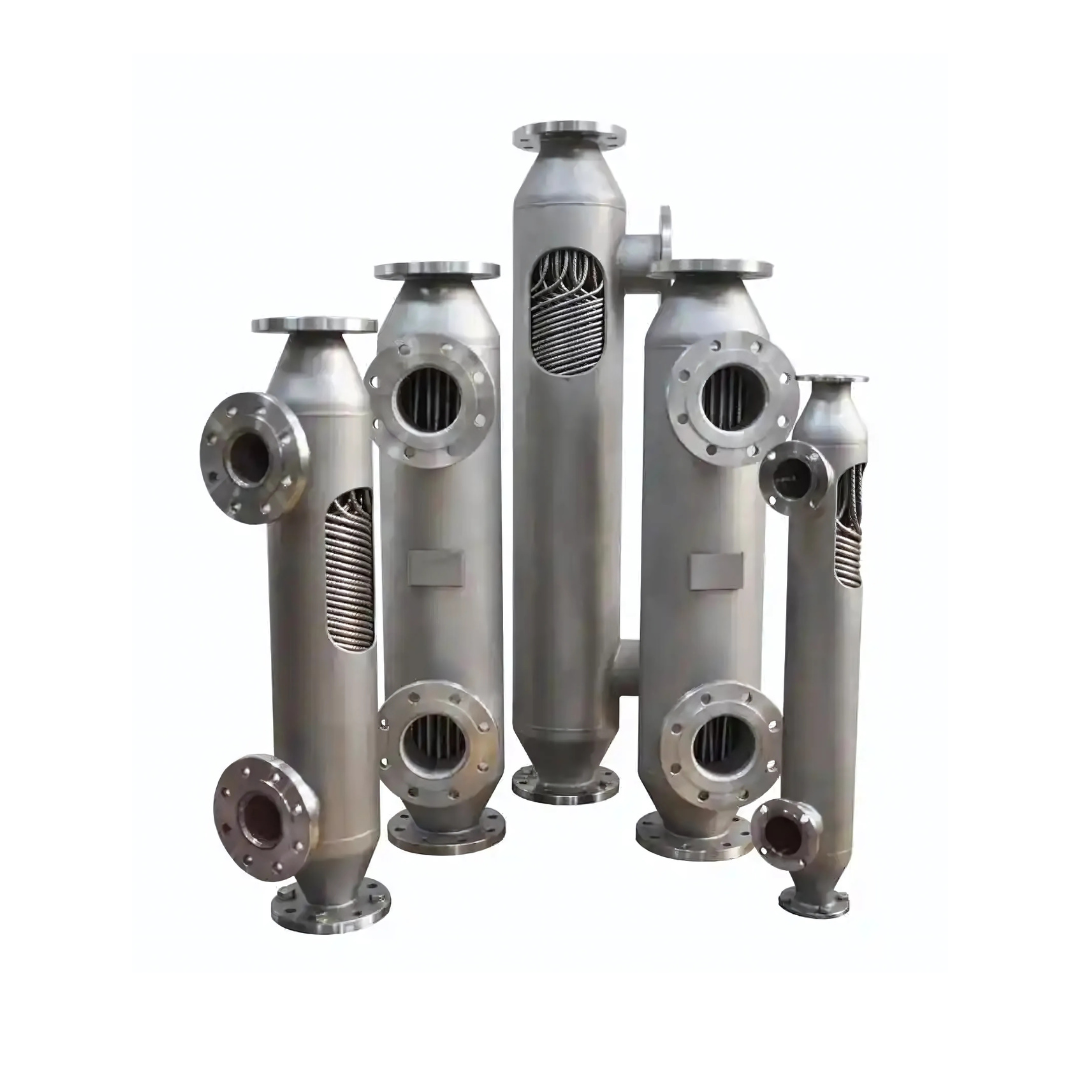

Теплообменник с намотанной трубкой

Теплообменник с намотанной трубкой (CWHE) состоит из одной или нескольких спирально намотанных трубок (катушек), объединённых вместе внутри кожуха.

Свяжитесь с нами

Одна жидкость протекает через трубы (намотанные вокруг центрального ядра), в то время как другая жидкость течёт по оболочке поверх труб.
Тепло передаётся между жидкостями через стенки труб.
Спиральная конструкция увеличивает турбулентность, что повышает эффективность теплообмена.

Основные характеристики спирально-навивных теплообменников

Компактная конструкция — расположение спиральных трубок максимально увеличивает площадь теплообмена при относительно небольшом объёме.
Высокая эффективность — спиральная намотка усиливает турбулентность, улучшая коэффициенты теплопередачи.
Работа при высоком давлении и криогенных условиях — широко используется в переработке сжиженного природного газа (СПГ) и промышленных газов благодаря способности выдерживать экстремальные температуры и давления.
Многосторонняя работа — может обслуживать несколько потоков жидкости (например, природный газ, смешанные хладагенты) в одном блоке.
Прочная конструкция — обычно изготавливается из нержавеющей стали, алюминия или никелевых сплавов для обеспечения долговечности.

Особенности

МОДЕЛИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОДЕЛЬ	ПЛОЩАДЬ, м²	ТРУБА, мм	A	B	D	M	N	L	H1	H2
CWHE-X (K) 76/100-10/10-0. 7	0.7	@10×1	45	45	76000	240	156	1000	1270	1220
CWHE-X (K) 108/100-10/15-1. 4	1.4	@10×1	57	57	108000	270	188	1000	1300	1245
CWHE-X (K) 133/100-10/28-2. 2	2.2	@10×1	76	76	133000	330	213	1000	1360	1300
CWHE-X (K) 159/100-10/44-4. 2	4.2	@10×1	89	89	159000	360	239	1000	1390	1325
CWHE-X (K) 219/100-10/79-7. 7	7.7	$10×1	108	108	219000	415	319	1000	1445	1370
CWHE-X (K) 273/100-10/111-12	12	@10×1	133	133	273000	505	373	1000	1535	1450
CWHE-X (K) 325/100-10/160-16	16	@10×1	159	159	325000	565	425	1000	1595	1500
CWHE-X (K) 377/100-10/256-21	21	@10×1	219	219	377000	625	477	1000	1725	1590
CWHE-X (K) 76/100-10/10-1. 1	1.1	@10×1	45	45	76000	240	156	1500	1770	1720
CWHE-X (K) 108/100-10/15-2. 2	2.2	@10×1	57	57	108000	270	188	1500	1800	1745
CWHE-X (K) 133/100-10/28-3. 5	3.5	@10×1	76	76	133000	330	213	1500	1860	1800
CWHE-X (K) 159/100-10/44-6. 2	6.2	@10×1	89	89	159000	360	239	1500	1890	1825
CWHE-X(K) 219/100-10/79-12	12	@10×1	108	108	219000	415	319	1500	1945	1870
CWHE-X (K) 273/100-10/111-20	20	@10×1	133	133	273000	505	373	1500	2035	1950
CWHE-X (K) 325/100-10/160-25	24.5	@10×1	159	159	325000	565	425	1500	2095	2000
CWHE-X (K) 377/100-10/256-32	32	@10×1	219	219	377000	625	477	1500	2225	2090
